檢驗機床精度時，環境溫度應保持在20±1℃內。本節適用天工作臺面寬度為200～2000mm的坐標鏜床的安裝。

檢驗機床的安裝水平時，應將單柱坐標鏜床工作臺和滑座、雙柱坐標鏜床的主軸箱、橫梁和工作臺分別置于各自行程和中間位置，并在工作臺面中央放置水平儀進行測量；水平儀在縱向和橫向的偏差均不大于0.02/1000。

檢驗雙柱坐標鏜床垂直主軸線對工作臺面在縱向a和橫向b平面內的垂直度時（l圖1）應符合下列要求：

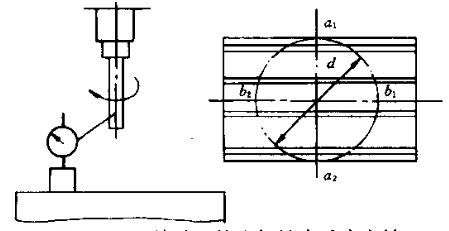

檢驗雙柱坐標鏜床垂直主軸

軸線對工作臺面的垂直度

a1、a2--機床縱向平面；b1、b2--機床橫向平面 ，

d--指示器測頭旋轉直徑

一、              應將工作臺、垂直主軸箱、橫梁均置于各自行程的中間位置并應鎖緊，主軸套筒應伸出至其行程和1/2處。

二、              指示器應固定在插入主軸孔內的表?xiàng)U上，并使其測頭觸及放在工作臺面的等高塊或平尺的上面，旋轉主軸應在縱向和橫向進行測量；然后應再拔出表?xiàng)U，相對主軸旋轉180·插入，同樣測量一次。

三、              a和b的偏差應分別計算，垂直度偏差應符合表1的規定。
